Une platine
d'essais est une plaque dans laquelle il y a des
circuits
éléctriques et sur laquelle on peut
faire des montages
éléctriques en ajoutant de multiples dipôles et
le matériel utilisé en MPI.
platine d'essais
normale
platine MPI Jeulin
|
|
|
|
EXEMPLE DE
MONTAGE :
Montages
de base de l'amplificateur opérationnel

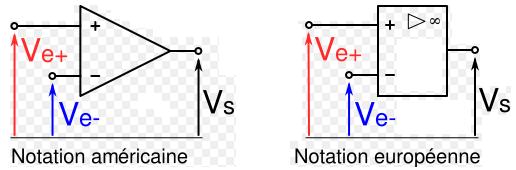

La
représentation électrique du montage d'un
amplificateur opérationnel varie suivant les pays
|
|
|
|
A
noter :
Un amplificateur opérationnel
(AO) est
un amplificateur différentiel : c'est un amplificateur
électronique qui amplifie une
diférence de potentiel électrique
présente à ses entrées (E).
Physiquement, un amplificateur opérationnel est
constitué de transistors,
de tubes
életroniques ou de n'importe quels autres
composants amplificateurs. On le trouve communément sous la
forme de circuit
intégré. |
|
|
