Description
de l’oscilloscope :
Il comprend 4 organes essentiels :

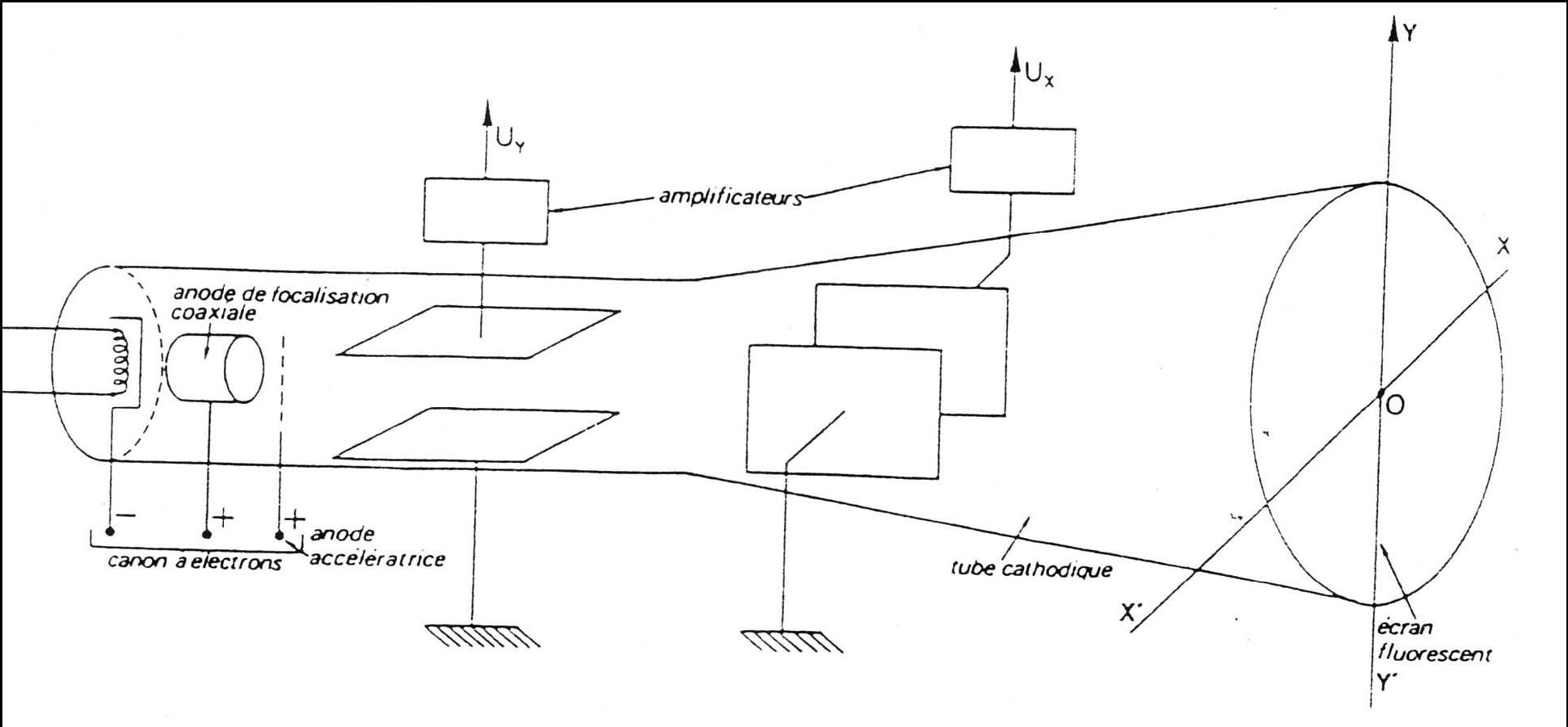

 Le tube cathodique
: c’est une ampoule dans laquelle règne un vide
assez poussé, qui permet aux électrons
produits par le canon
de se déplacer.
Le canon à
électrons : il produit un faisceau
d’électrons et les
accélère au moyen d’anodes coaxiales
permettant de régler
la finesse et le débit du faisceau
d’électrons.
Un ensemble de plaques
: elles dévient le faisceau d’électrons
émis par le canon ; 2
paires de plaques (les unes horizontales et les autres
verticales) permettent de dévier le faisceau respectivement
suivant les directions verticale
et horizontale,
au moyen de tension extérieures appliquées aux
plaques par
l’intermédiaire d’amplificateurs.
Un écran
: il permet de visualiser
l’impact du faisceau ; il est recouvert d’une
substance qui devient localement fluorescente sous l’effet de
l’impact des électrons : une tache brillante,
appelée « spot
», apparaît alors sur l’écran.
En l’absence de toute tension extérieure
appliquée aux plaques, le spot se trouve au centre de
l’écran ; une tension extérieure
déplace le spot : il y a déviation. |
|
PRINCIPE DU FONCTIONNEMENT DE L'OSCILLOSCOPE
