Un multimètre
(également appelé contrôleur
universel) est un ensemble
d'appareils de mesures éléctriques
regroupés en un seul boîtier,
généralement constitué d'un voltmètre,
d'un
ampèremètre et d'un ohmmètre.
Le choix du type de mesure (de l'instrument), du calibre ou échelle de mesure se fait généralement à l'aide d'un commutateur rotatif, des boutons poussoirs peuvent commander des fonctions supplémentaires.  Mesure de tension : choisir le
mode de fonctionnement adéquat : V
(= continu ou ~ alternatif), puis le calibre. Mesure de courant : couper le
circuit que l'on doit mesurer, choisir le mode de fonctionnement
adéquat : A (= continu ou ~
alternatif), puis le calibre. Mesure de résistance,
de tension de seuil diode,
ou de continuité : couper l'alimentation
éléctrique, isoler si
nécessaire le composant
ou le circuit
à tester, choisir le bon mode de fonctionnement et le
calibre. |
||
  |

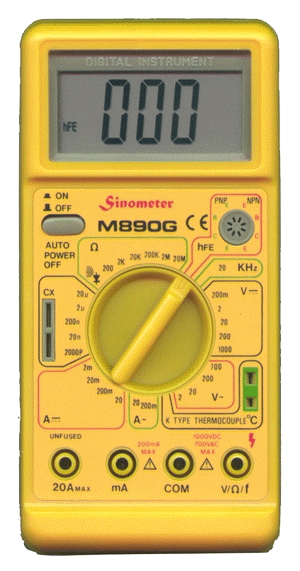

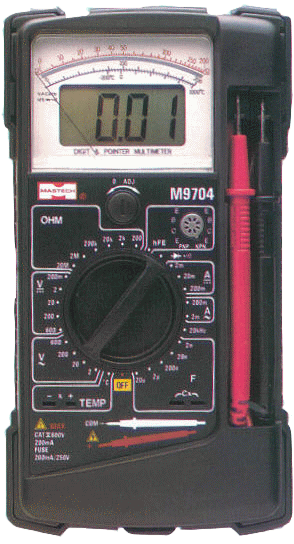

Les multimètres sont analogiques (à aiguille) ou numériques (affichage à cristaux liquides), quelques modèles combinant les deux types d'affichage. Le multimètre numérique (DMM, pour Digital MultiMeter) est désormais le modèle le plus répandu, tant pour un usage professionnel que "grand public". |
||

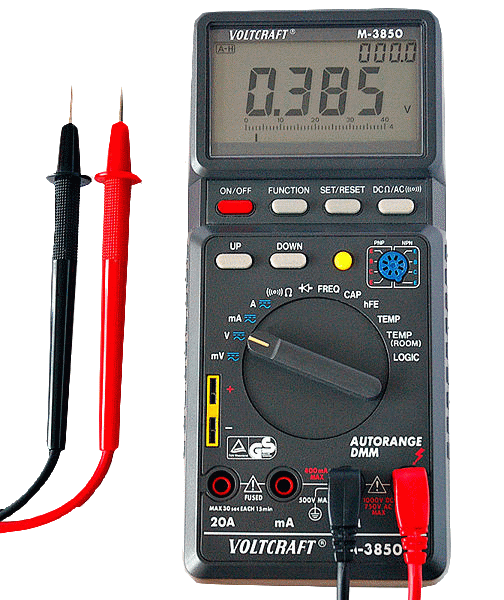

 On reconnait sur l'illustration, de haut
en bas:
|
|||
